金龙羽电缆和职业同仁讨论下电缆外径怎样核算、丈量的。咱们先来搞清楚电缆外径是什么意思，然后给出电缆外径丈量方法和核算公式，最终附上电缆外径标准表。

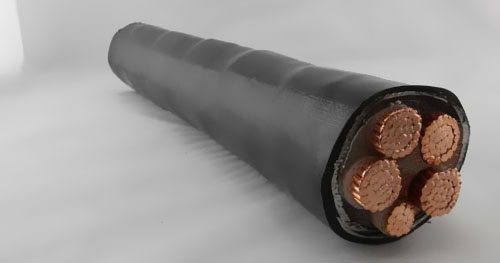

电缆外径是什么意思

电缆外径是电缆行内的术语，便是外直径，和平方不一样，平方是说的截面积。其实外直径实际上便是绝缘层，绝缘层有塑料或橡胶组成。至于外直径有些人说成是电线的直径，这是过错的说法，而电线的直径是不包括绝缘层的，假如这根电线是空心的，那么能够称之为内直径和外直径，可是这个线是实芯的，已然实芯的线应该称之为电线的直径，而电线的直径是不包括外层绝缘皮的。

电缆外径怎样丈量

电缆外径丈量方法有三种：

一、游标卡尺丈量

将卡尺的两个丈量端面卡在被测试样的两边，保证两个丈量端面之间的连线垂直于被测试样的轴线，卡紧之后读取卡尺的读数并记载丈量数据。从第一个丈量点算起，在这以后的1000mm之内丈量次数应不少于3次。丈量成果应准确到小数点后的2为，经核算后的丈量成果的均匀值只保存一位小数，这以后的数值作数字修约。

二、纸带法

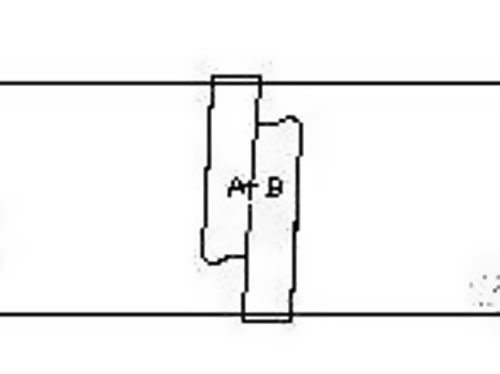

1、用宽度不大于15mm的纸带，绕被测款式环绕一周，将纸带两个端头相邻的两个边紧靠，然后于接近的边上做符号(如下图中A、B所示)。

2、将纸带打开平铺，用直尺丈量两个符号点的间隔，该间隔为被测款式的周长(如下图中L所示)。

3、记载测试数据，然后依照公式核算被测试样的均匀外径。

公式：D=L/π mm

D表明被测款式的均匀外径，单位mm

L表明被测款式的周长，单位mm

π是圆周率(取3.1416)

三、铅笔法

假如是较细的电线，就把线绕在铅笔上，多绕几圈，然后用尺量，用尺度除以绕的圈数便是一根电线的直径。

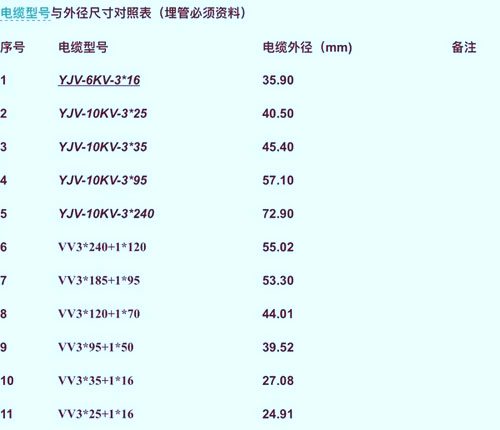

电缆外径标准表
