家庭装饰电线电缆是必用的装饰资料,而咱们常用的家装电线分有零线、地线和前方,为了便利电工差异,每种电线的色彩都不相同,其负载能量和效果也不相同;今日金龙羽电缆小编和我们淡谈电线(零线、地线)的衔接办法及差异。

零线和地线的衔接办法

零线是在挨近的变电所接地,或在入户前重复接地,是作业接地线,是输电线路的一部分,电流经电厂→前方→负载→零线回来电厂。正常情况下,家庭电路中流过零线的电流与前方相同。

地线是在用户端接地,和用电电器的金属外壳或人体可触部位衔接,使机壳与大地等电位,维护人体不触电。地线在正常情况下是不带电的。

电线(零线、地线)连接方法

金龙羽电缆遍及零线和地线的差异

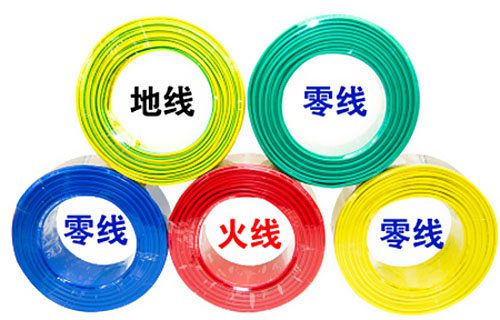

1、色彩差异:前方(L)色彩须用赤色、黄色、绿色;零线(N)色彩须用黑色、蓝色;地线(PE)色彩须用黄、绿双色线。面临3孔插座,左零右火,中心地。

2、负载差异:在总线上装漏电断路器,再用一灯泡接在前方和零线或前方和地线上,如漏电断路器动作阐明是地线,否则是零线。测验时要注意安全,或许会有小火花,别吓一跳~

3、假如在家中:

①通电时用电笔测,会亮的满是前方;

②将总开关处的零线断开,只接通前方,将家中的灯翻开,用电笔测,方才不亮,现在亮的满是零线;

③剩下不亮的满是地线。简略的能够拿个220V灯泡,用电笔确认前方后,别离用两跟线和前方接在灯头上,从亮度上就能够差异零和地,亮的是零,稍暗的是地。

4、用万用表:将万用表置于沟通档500v,手捏一表笔,另一表笔别离触接电源线,有电压高的是前方,低的是零线,电压为0的是地线。零线对地电阻小于4欧为牢靠接地。将万用表置于沟通档250v测前方与零线、前方与地线的压差,两值相差在5v以下为牢靠接地。

电线(零线、地线)连接方法

零线、地线接反的结果

1、家里装饰时把零线和地线接反,是比较风险的。当零线毛病时会导致一切的设备外壳带电(一般设备正常时外壳几乎不带电),人一旦触碰这些家电就会发作触电事端。假如漏电维护正常运转,此刻接入3孔的家电,漏电开关就会跳闸,假如不跳闸就阐明家中电路的安置存在问题。

2、零线和前方截面积相同,要经过相同的电流,而地线许多时分都会比零线细点,一旦接反了,假如持续作业而没有跳闸,或许会发生发热,引起火灾危险。

3、进户的地线能够暂时做零线用(这样电表不转,归于偷电),但假如你想做持久的用,有许多不利要素,如:因为接地址环境的改变(雷雨、湿度等)导致电压不稳;变电所要素使前方对地电压到达380V等,都能导致用电设备很简单受到影响及严峻损坏。

以上便是金龙羽电缆小编介绍的电线(零线、地线)衔接办法的相关常识,想要了解更多关于电线电缆常识,可登陆金龙羽电缆有限公司网站检查!
