超高层建筑竖井电缆的安装方法:钢丝绳牵引法

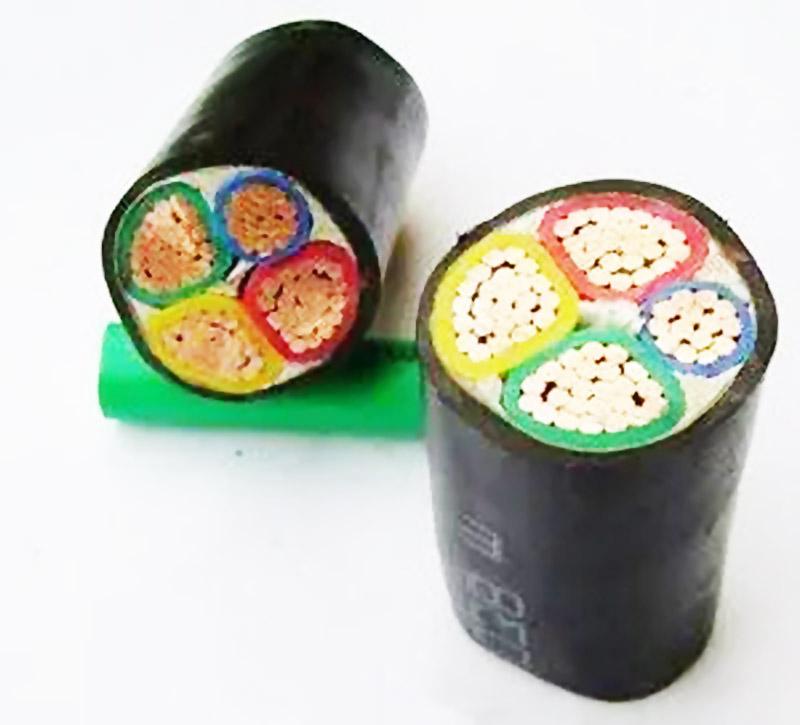

竖井电缆

超高层建筑一般都将副变电所分布规划在大楼的不同方位,选用10kV电缆从建筑底层高压变电所直供至相应楼层的副变电所。高压电缆垂直段布设在强电井道中,一般选用一次性超高敷设的方法,尽量减少接头,既降低了本钱又节省了工期,但一同也引发了一系列施工难题:一方面,垂直段超高、电缆一次性敷设较重,造成了电缆摇晃崎岖较大、易被自身重量拉伤的风险;另一方面,强电井空间相对狭窄,无法设置大吨位、大容绳量的卷扬机,施工人员也不易进出操作,在电缆数量布满的井道中,电缆绝缘皮也简单被洞口划伤损坏。



钢丝绳牵引

在电缆垂直敷设段的上部楼层设置卷扬机,运用吊具抱箍、卡具等把电缆分段固定到钢丝绳上,卷扬机通过进步钢丝绳进步电缆,电缆垂直吊装进程中首要是钢丝绳受力,在电缆敷设到位后,依次撤消吊具、抱箍卡具。



这种方法对井道空间要求小,选用小型卷扬机供应牵引力,把电缆分段抱箍在钢丝绳上,处理了牵引力、电缆自重大于电缆抗拉才干而引起电缆变型或损坏。现在,钢丝绳牵引法垂直敷设技术运用最广,施工组织活络,牵引设备易获得,但需求加主吊绳,对吊具、抱箍卡具及施工人员素质要求较高。



1技术原理





在电缆敷设上部楼层设置卷扬机供应牵引力,把电缆分段抱卡在钢丝绳上,处理了牵引力、电缆自重大于电缆抗拉才干而引起电缆变型或损坏。



2施工流程与操作要害





1)井口测量



电气竖井满足吊装条件后,对相应各楼层井口进行测量,做好测量记载,对宽度小于300mm的井口做出标识。



2)电缆排布表



根据项目配电系统的实际情况编制电缆排布表,标明长度、功用、回路编号等信息。



3)选择、安顿起重设备



(a)起重设备安顿:



吊装卷扬机安顿在电气竖井的最高设备层或设备层以上楼面,除设置定滑轮外,还需在地面上设置用作电缆水平段导向的导向滑轮。关于超高层电缆吊装,卷扬机除吊装最高设备层的电缆外,还要考虑吊装同一井道内其他设备层的高压或低压电缆。



(b)起重设备选择:



A. 卷扬机及钢丝绳受力按下式核算:





式中:

S--钢丝绳拉力;

Q计--核算荷载,包括电缆、钢丝绳、吊索具重量,一同并考虑动载要素;

n--省力倍数;

m--定滑轮、动滑轮组门数之和;

k--导向滑轮的个数;

f--滑轮的阻力系数。对青铜轴套轴承f=1.04;对滚珠轴f=1.02;对无轴套轴承f=1.06。



B. 根据核算受力S,选择卷扬机,一般选择2~3t慢速卷扬机。若不能满足要求,可相应调整滑轮组的门数,一同还应考虑卷扬机的容绳量是否满足要求。



C. 钢丝绳选择。承载破断拉力可按P=k*S核算,k为安全系数,一般取5或6;通过查钢丝绳规格型号表,选用适合的钢丝绳。



4)吊具选择



(a)主吊具:在电缆初步端选用具有消除电缆及钢丝绳旋转扭力,以及垂直受力锁紧特性的旋回头网套联接器,做为主吊具一,见下图。在上水平段与垂直段的拐弯处,选用具有垂直受力锁紧特性的覆式侧拉型中心网套联接器,做为主吊具二,见下图,用以增加抵触,满足二次倒缆需求。两主吊具之间的距离为上水平段电缆敷设的长度。



(b)辅佐吊具:隔50m增设一副覆式侧拉型中心网套联接器B,见下图,直至电缆终端。首要作用是分担主吊具的吊重,使电缆垂直段均匀受力,其具有垂直受力锁紧特性。





主吊具一:旋回头网套联接器

主吊具二:中心网套联接器A



辅佐吊具:中心网套联接器B



(c)防晃型吊具:选用防晃型吊具,可控制电缆摇晃崎岖,见下图。



专用电缆防晃型吊具图



(d)专用抱箍卡具:用以固定电缆与吊装绳的卡具。



5)电缆敷设吊装



吊装进程中,在电气竖井的井口设备防摇晃的定位设备,以控制电缆摇晃。



将主吊具一固定在顶部定滑轮的吊钩上,进行电缆试吊,供认各环节无误后,方可正式起吊。



在吊装进程初步阶段,将电缆与主吊绳逐步并拢。每隔5~10m用专用抱箍卡具联接用以增加抵触力,并在专用抱箍卡具内加设胶皮保护层,以防电缆外绝缘层危害;在主吊具二以下垂直段电缆每隔50m增设1个辅佐吊具。并使电缆垂直段均匀受力。



当电缆始端进步到水平设备层时间断起吊,转换吊点,将主吊具二固定在吊钩上,撤消主吊具一,运用主吊具二作为新的进步吊点。



跟着卷扬机进步,上水平段电缆逐步进入水平设备层,依次撤消专用抱箍卡具。电缆经导向滑轮靠卷扬机牵引,需倒缆的水平段电缆,可系于周围结构柱上,电缆向前一段,相应向前固定一段,直至运用主吊具二将电缆进步到设备高度。



吊装作业完成后,自下而上逐步撤消各种吊具、卡具。一同将电缆固定在电缆梯架上,并保证设备健壮、可靠。
